Jak zabezpieczyć krawędzie antresoli magazynowej przed upadkiem ludzi i towarów

Upadek człowieka z antresoli magazynowej znajdującej się na wysokości 3 metrów może skończyć się ciężkimi obrażeniami. Równie niebezpieczny jest karton ważący 20 kg, który zsunie się z krawędzi i spadnie na pracownika poniżej. Dlatego zabezpieczenie krawędzi antresoli musi chronić zarówno ludzi, jak i składowane towary. Sama barierka nie zawsze wystarczy. Znaczenie mają jej wysokość, sposób mocowania, rodzaj przechowywanych produktów oraz organizacja stanowisk przeładunkowych.

Balustrady ochronne – jakie wymagania muszą spełniać?

Podstawowym zabezpieczeniem otwartych krawędzi antresoli są balustrady stalowe, trwale przymocowane do konstrukcji. Ich zadaniem jest zatrzymanie człowieka, który straci równowagę, potknie się lub przypadkowo oprze o poręcz. Nie mogą więc pełnić wyłącznie funkcji wizualnego oddzielenia strefy składowania od przestrzeni poniżej.

Polskie przepisy BHP określają konkretne wymagania dla powierzchni położonych powyżej 1 metra nad poziomem podłogi, na których mogą przebywać pracownicy. Zgodnie z § 106 rozporządzenia w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy balustrada powinna mieć:

• Poręcz ochronną na wysokości co najmniej 1,1 m nad powierzchnią pomostu.
• Krawężnik o wysokości minimum 15 cm, który ogranicza ryzyko zsunięcia się stopy lub przedmiotów z podłogi.
• Poprzeczkę pośrednią umieszczoną w połowie wysokości między poręczą a krawężnikiem albo odpowiednie wypełnienie zapobiegające wypadnięciu człowieka.

Wysokość to jednak dopiero początek. Liczy się również wytrzymałość słupków, połączeń i samej konstrukcji, do której zamocowano balustradę. Nawet solidna stalowa poręcz nie zapewni ochrony, jeżeli zostanie przykręcona do zbyt cienkiego elementu poszycia zamiast do odpowiednio zaprojektowanego punktu konstrukcyjnego.

Przykładowo na antresoli o wysokości 3,5 m, wykorzystywanej do kompletacji lekkich zamówień, zazwyczaj wystarczy prawidłowo zaprojektowana balustrada z poręczą, poprzeczką i krawężnikiem. Sytuacja wygląda inaczej, gdy pracownicy przemieszczają wzdłuż krawędzi ciężkie wózki transportowe. Wówczas trzeba dodatkowo przeanalizować ryzyko uderzenia w balustradę i zastosować odpowiednio wytrzymałe odbojnice albo fizycznie oddzielić trasę transportową od krawędzi.

Balustrada przeznaczona do ochrony pieszych nie staje się automatycznie barierą zdolną zatrzymać rozpędzony wózek z ładunkiem. Takie zastosowanie wymaga odrębnego sprawdzenia obciążeń i wytrzymałości mocowań.

Najczęstszy błąd podczas modernizacji antresoli? Montowanie przypadkowych barierek bez dokumentacji nośności i bez sprawdzenia, czy ich mocowanie nie osłabia elementów konstrukcyjnych. Szczególnie ryzykowne jest samodzielne spawanie dodatkowych uchwytów do istniejących belek bez uzgodnienia z projektantem.

Jak zatrzymać spadające kartony, drobne produkty i palety?

Standardowa balustrada chroni przede wszystkim ludzi. Nie zapewnia natomiast pełnej ochrony przed spadaniem towarów, zwłaszcza niewielkich przedmiotów, które mogą przejść między jej elementami.

Przykład z praktyki magazynowej jest prosty: na antresoli składuje się części samochodowe w kartonach o wymiarach 30 × 20 × 15 cm. Podczas kompletacji jeden z pojemników zostaje przesunięty w stronę krawędzi. Krawężnik o wysokości 15 cm ogranicza ryzyko zsunięcia się towaru, ale nie zatrzyma kartonu przewracającego się ponad jego górną krawędzią.

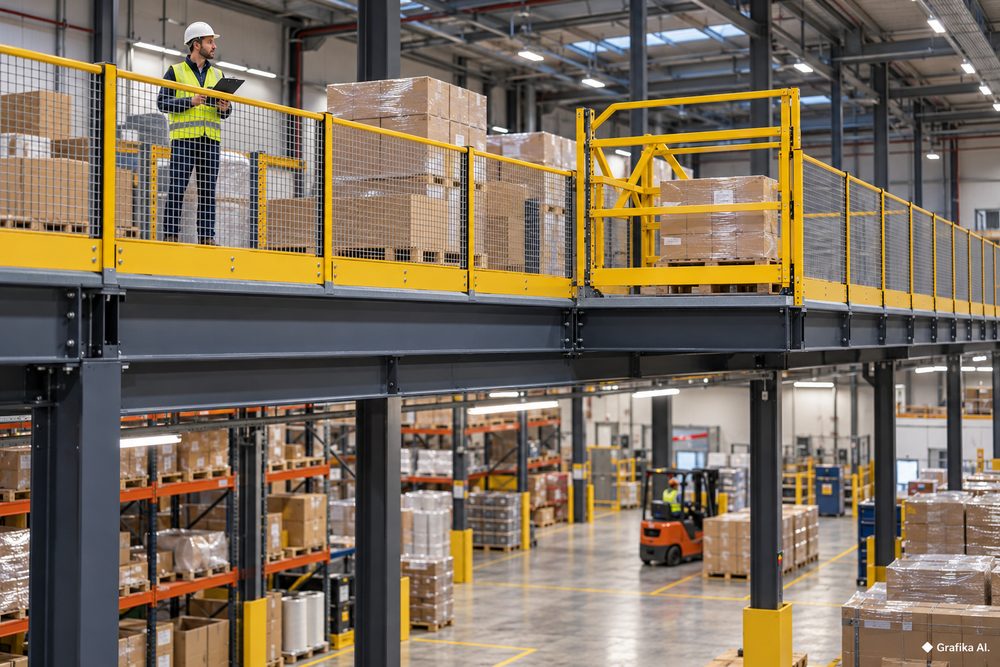

W takim przypadku sens ma wypełnienie balustrady siatką stalową lub panelami ochronnymi. Siatka tworzy dodatkową przeszkodę, która ogranicza możliwość wypadnięcia ładunku przez przestrzenie między poręczami.

Wybór zabezpieczenia zależy przede wszystkim od rodzaju asortymentu:

• Siatki stalowe sprawdzają się przy kartonach, pojemnikach i większych elementach. Rozmiar oczek należy dobrać do najmniejszych przedmiotów, które mogą znaleźć się przy krawędzi.
• Panele z blachy pełnej mają sens przy drobnych częściach, śrubach i innych produktach, które mogłyby przejść przez oczka siatki. Ich wadą jest większa masa oraz ograniczenie widoczności.
• Podwyższone osłony i wygrodzenia stref składowania są potrzebne tam, gdzie wysokość ładunków lub sposób ich przemieszczania stwarza ryzyko przewrócenia towaru ponad standardową balustradą.
• Odbojnice i ograniczniki ustawiania ładunków pomagają utrzymać bezpieczny odstęp między paletami lub wózkami a krawędzią.

Trzeba przy tym rozróżnić zatrzymywanie pojedynczego kartonu od zabezpieczania całej palety. Siatka ochronna nie jest automatycznie konstrukcją zdolną zatrzymać przewracający się ładunek o masie kilkuset kilogramów. Do tego potrzebny jest system o potwierdzonej wytrzymałości na przewidywane obciążenia.

Przy składowaniu palet szczególnie istotne jest ustalenie bezpiecznej odległości od krawędzi. Nie istnieje jedna uniwersalna wartość, na przykład 50 cm, która zapewni bezpieczeństwo każdemu ładunkowi. Odstęp zależy od wysokości i stabilności jednostki ładunkowej, rodzaju posadzki, sposobu transportu oraz zastosowanych ograniczników.

W magazynie, w którym palety mają wysokość 1,8 m, a towar jest układany nieregularnie, samo odsunięcie ich od balustrady nie eliminuje ryzyka przewrócenia. Rozsądniejszym rozwiązaniem bywa wydzielenie osobnej strefy składowania z mechanicznym ograniczeniem przemieszczania ładunków.

Nie należy również traktować folii stretch jako zabezpieczenia przed upadkiem palety. Stabilizuje ona jednostkę ładunkową podczas transportu, ale nie zastępuje bariery ochronnej.

Bramy przeładunkowe i organizacja pracy przy otwartych krawędziach

Najbardziej problematycznym miejscem antresoli jest zwykle punkt, w którym wózek widłowy dostarcza palety na górny poziom. Aby odłożyć ładunek, trzeba zapewnić odpowiedni dostęp od strony magazynu. Powstaje więc potencjalnie niebezpieczna przerwa w zabezpieczeniu krawędzi.

Zwykła bramka otwierana ręcznie nie zawsze rozwiązuje problem. Pracownik może pozostawić ją otwartą, a podczas odbierania towaru nieświadomie zbliżyć się do niezabezpieczonej przestrzeni. Właśnie dlatego w punktach regularnego przeładunku stosuje się bramy bezpieczeństwa do antresoli, szczególnie modele wahadłowe z naprzemiennym wygrodzeniem.

Ich mechanizm jest prosty: kiedy bariera od strony wózka widłowego pozostaje otwarta, bariera od strony pracowników jest zamknięta. Po ustawieniu palety system zmienia położenie obu barier, umożliwiając odbiór towaru z antresoli bez pozostawiania otwartej krawędzi dostępnej dla pracownika.

Załóżmy, że na antresolę o wysokości 4 m trafia kilkanaście palet podczas jednej zmiany. Przy takiej częstotliwości ręczne zdejmowanie fragmentu balustrady jest rozwiązaniem niebezpiecznym i niewygodnym. Brama przeładunkowa z naprzemiennym wygrodzeniem pozwala uporządkować operację i ograniczyć zależność bezpieczeństwa od pamięci operatora.

Przy projektowaniu nowego poziomu magazynowego najlepiej uwzględnić takie stanowisko od razu. Dobrze zaprojektowane antresole magazynowe powinny mieć miejsca przeładunku dopasowane do wymiarów palet, parametrów urządzeń transportowych oraz rzeczywistego sposobu pracy załogi.

Przed wyborem bramy trzeba sprawdzić kilka parametrów: szerokość i wysokość ładunku, wymagany prześwit dla wideł, przestrzeń potrzebną do pracy mechanizmu oraz obciążenia przekazywane na konstrukcję. Istotne jest także to, czy bramę można obsługiwać bez zbliżania się do otwartej krawędzi.

System wahadłowy nie zawsze będzie najlepszy. Przy sporadycznym transportowaniu ładunków można rozważyć inne rozwiązanie zapewniające równoważną ochronę, ale otwierana ręcznie bariera wymaga szczególnie starannej oceny ryzyka. Z kolei w ciasnej antresoli problemem może być przestrzeń zajmowana przez ruchome elementy bramy.

Bezpieczny przeładunek wymaga również odpowiedniej organizacji ruchu. W praktyce oznacza to:

• wyznaczenie stanowiska odkładczego z uwzględnieniem masy i wymiarów ładunków;
• sprawdzenie dopuszczalnej nośności podłogi antresoli, również pod kątem obciążeń skupionych;
• oddzielenie ruchu pieszych od miejsc pracy urządzeń transportowych;
• przeszkolenie pracowników w obsłudze bram i zasadach odbierania palet;
• okresową kontrolę zawiasów, rygli, mocowań i innych elementów zabezpieczeń.

Szczególnie niebezpieczne jest blokowanie bramy w pozycji otwartej, żeby przyspieszyć kolejne dostawy. Pozornie oszczędza to kilka sekund na palecie, ale w praktyce usuwa podstawową funkcję zabezpieczenia.

Pierwszym działaniem powinien być przegląd wszystkich otwartych krawędzi oraz stanowisk przeładunkowych. W pierwszej kolejności trzeba wyeliminować miejsca, w których pracownik ma dostęp do niezabezpieczonej krawędzi podczas odbierania palety. Dopiero później należy dobierać dodatkowe siatki, odbojnice i osłony towarów. Przed zakupem zabezpieczeń trzeba sprawdzić dokumentację konstrukcji, rodzaje przewożonych ładunków i sposób mocowania elementów ochronnych.

FAQ – najczęstsze pytania o zabezpieczenia antresoli magazynowej

Jaka jest minimalna wysokość balustrady antresoli magazynowej?
Na powierzchniach objętych wymaganiami § 106 ogólnych przepisów BHP poręcz ochronna powinna znajdować się na wysokości co najmniej 1,1 m. Wymagany jest również krawężnik o wysokości minimum 15 cm oraz poprzeczka pośrednia lub odpowiednie wypełnienie.

Czy siatka ochronna może zastąpić balustradę?
Tylko wtedy, gdy cały system stanowi odpowiednio zaprojektowane, wytrzymałe zabezpieczenie przed upadkiem ludzi. Zwykła siatka montowana do zatrzymywania kartonów nie zastępuje balustrady ochronnej.

Czy przy każdym stanowisku odkładania palet potrzebna jest brama bezpieczeństwa?
Trzeba zapewnić skuteczne zabezpieczenie przed upadkiem podczas całej operacji. Brama z naprzemiennym wygrodzeniem jest jednym z najpraktyczniejszych rozwiązań przy regularnym przeładunku, choć wybór systemu zależy od oceny ryzyka i organizacji pracy.

Jak często kontrolować zabezpieczenia krawędzi?
Częstotliwość kontroli należy ustalić na podstawie oceny ryzyka, dokumentacji producenta i warunków eksploatacji. Przed użytkowaniem trzeba wychwytywać widoczne uszkodzenia, a po uderzeniu wózkiem, odkształceniu bariery lub naruszeniu mocowania wyłączyć zagrożony odcinek z użytkowania do czasu sprawdzenia jego bezpieczeństwa.
