Jak zaprojektować nawiew i wywiew w stajni bez tworzenia przeciągów na wysokości boksów

W stajni przeciąg najczęściej nie powstaje dlatego, że otworów wentylacyjnych jest za dużo. Powstaje dlatego, że powietrze wpuszczono w złym miejscu i zbyt skoncentrowanym strumieniem. Uchylone okno na wysokości boksu potrafi wychłodzić jednego konia, podczas gdy trzy boksy dalej nadal stoi wilgotne powietrze z wyczuwalnym amoniakiem. To nie jest sprawna wentylacja, tylko przypadkowy ruch powietrza.

Dobrze zaprojektowana stajnia powinna działać inaczej: świeże powietrze dostaje się do budynku przez rozłożone na długości ścian nawiewy znajdujące się wysoko, miesza się z powietrzem wewnętrznym, przepływa przez przestrzeń boksów i jest usuwane pod kalenicą albo przez odpowiednio rozmieszczone wyciągi. Koń ma oddychać świeżym powietrzem, ale nie powinien stać w strumieniu zimnego powietrza kierowanego prosto na szyję, klatkę piersiową czy grzbiet.

Problem jest szczególnie widoczny zimą. Właściciel zamyka drzwi i okna, bo „ciągnie”, temperatura rośnie o kilka stopni, a razem z nią rosną wilgotność, stężenie amoniaku i ilość pyłu zawieszonego w powietrzu. Po wejściu rano do takiej stajni charakterystyczny zapach jest już sygnałem, że wentylacja pracuje za słabo.

Najpierw policz wymianę powietrza, a dopiero później dobieraj okna i kratki

Projektowanie nawiewu warto zacząć od kubatury budynku. Sama liczba boksów niewiele mówi, jeśli jedna stajnia ma sufit na wysokości 2,8 m, a druga otwartą więźbę i 5,5 m wysokości pod kalenicą.

Dla stajni przyjmuje się praktycznie około 4–8 pełnych wymian powietrza na godzinę. Cztery wymiany to raczej dolna granica pozwalająca usuwać wilgoć, gazy i część pyłu. Osiem wymian jest sensownym poziomem dla stajni użytkowanej intensywnie, zwłaszcza gdy konie spędzają dużo czasu w boksach. Latem potrzebna może być znacznie większa wymiana związana już nie tylko z jakością powietrza, lecz także z odprowadzaniem ciepła.

Policzenie potrzebnego przepływu jest proste:

wydajność wentylacji [m³/h] = kubatura stajni [m³] × liczba wymian na godzinę.

Przykład. Budynek ma 24 m długości, 10 m szerokości i średnią wysokość przestrzeni wentylowanej 4 m. Kubatura wynosi około:

24 × 10 × 4 = 960 m³.

Przy czterech wymianach potrzeba około 3840 m³/h, a przy ośmiu około 7680 m³/h.

Nie oznacza to automatycznie, że trzeba kupić wentylator o wydajności 7680 m³/h. Przy wentylacji naturalnej przepływ zapewniają wiatr oraz efekt kominowy. Obliczenie mówi natomiast, jakiej skali wymiany oczekujemy i pozwala później sprawdzić, czy otwory mają odpowiedni przekrój.

Drugim sposobem kontroli projektu jest przeliczenie przepływu na konia. W europejskich zaleceniach dla konia przebywającego w stajni spotyka się wartości rzędu:

• około 30–70 m³/h na konia zimą,
• około 100–250 m³/h na konia latem.

Nie należy traktować tych liczb jak jednej obowiązującej normy projektowej. Zapotrzebowanie rośnie przy większej wilgotności, mokrej ściółce, wysokiej temperaturze, intensywnym użytkowaniu stajni i większej emisji pyłu.

Przykładowo stajnia dla 20 koni potrzebuje zimą co najmniej około 600–1400 m³/h rzeczywistej wymiany, natomiast w ciepłym okresie punkt odniesienia rośnie do około 2000–5000 m³/h. Jeżeli z obliczeń kubaturowych wychodzi wyższa wartość, projektuje się pod większe zapotrzebowanie.

Najgorszym rozwiązaniem jest próba regulowania jakości powietrza samą temperaturą. Koń znacznie lepiej znosi chłodne, suche i świeże powietrze niż ciepłą stajnię z wysoką wilgotnością. W polskich zaleceniach kontrolnych dla stajni pojawia się przedział temperatur 5–28°C i wilgotność względna nieprzekraczająca 80%. Projektowo lepiej jednak dążyć do około 50–70% wilgotności, ponieważ przy trwałych wartościach zbliżonych do 80% łatwiej o kondensację na dachu, zawilgocenie ściółki i pogorszenie warunków oddechowych.

Jeżeli rano na spodzie blachy dachowej pojawiają się krople, drewniane elementy są wilgotne, a szyby regularnie parują, nie zaczynałbym od montażu ogrzewania. Najpierw sprawdziłbym wydajność nawiewu i wywiewu.

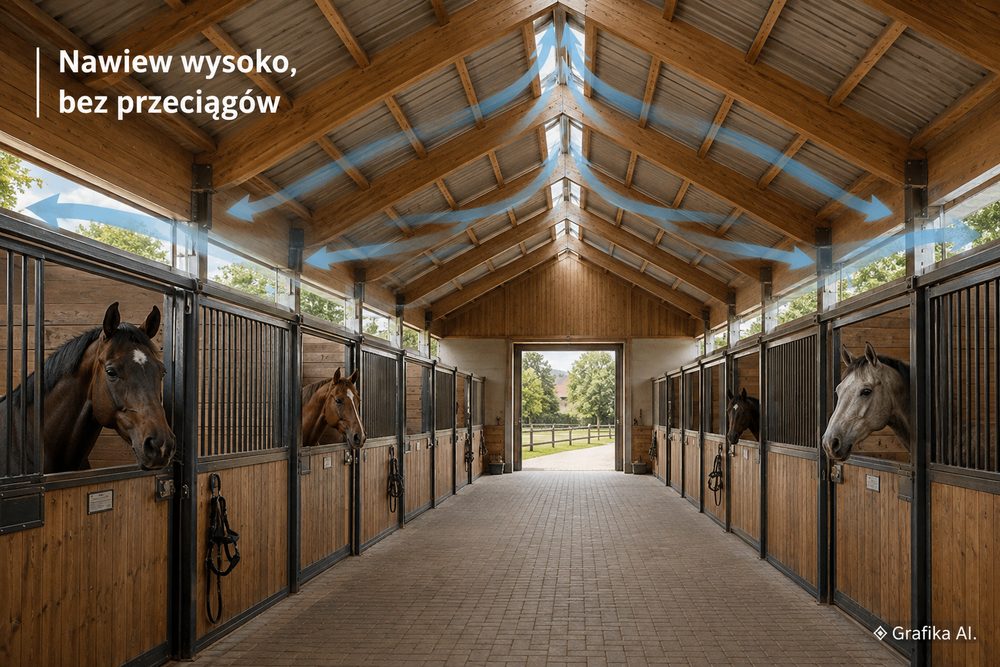

Nawiew wysoko, wywiew pod kalenicą – tak nie kieruje się zimnego strumienia na boksy

W stajni z boksami przy ścianach zewnętrznych jednym z najpewniejszych rozwiązań jest ciągła szczelina nawiewna przy okapie. Powietrze wpada wtedy na wysokości około 3 m lub wyżej, przemieszcza się pod połacią dachu i miesza z powietrzem wewnętrznym, zanim dotrze do strefy zajmowanej przez konia.

To ogromna różnica w porównaniu z otwarciem okna znajdującego się 1,4–1,8 m nad podłogą. Przy silnym zimowym wietrze takie okno potrafi działać jak dysza. Koń stojący bezpośrednio przy nim dostaje cały strumień, podczas gdy środkowa część budynku pozostaje słabo wentylowana.

Przy wentylacji naturalnej rozsądnym punktem wyjścia jest zapewnienie około 0,09–0,10 m² efektywnej powierzchni stałego nawiewu na konia. Podobną powierzchnię powinien mieć skuteczny wywiew w najwyższej części budynku. Dla 20 koni oznacza to około 1,8–2,0 m² rzeczywistego, wolnego przekroju po stronie nawiewnej i zbliżoną wartość po stronie wywiewnej.

Słowo „efektywnego” jest tutaj istotne. Kratka o powierzchni zewnętrznej 0,20 m² nie daje 0,20 m² przepływu, jeśli połowę przekroju zajmują lamele, siatka i rama. Drobne siatki oraz typowe perforowane podbitki dachowe dodatkowo szybko zatykają się kurzem i pajęczynami. Element, który na projekcie wygląda jak duży nawiew, po roku potrafi przepuszczać niewielką część zakładanej ilości powietrza.

Przy stajni o szerokości około 10–11 m dobrze działa ciągła szczelina przy okapie rzędu kilku centymetrów, rozłożona na całą długość obu ścian. W praktyce spotyka się 7,5–10 cm ciągłego otwarcia po obu stronach budynku tej szerokości. Lepszy jest długi i stosunkowo wąski nawiew niż kilka dużych otworów, ponieważ rozkłada strumień na większej powierzchni.

Wylot powinien znajdować się jak najwyżej – najlepiej przy kalenicy. Ciepłe, wilgotne powietrze naturalnie unosi się do góry. Jeżeli dach kończy się szczelną kalenicą, para wodna pozostaje pod połacią, a przepływ wymuszany samym wiatrem staje się znacznie mniej przewidywalny.

W stajni z dachem dwuspadowym dobrze wykonana szczelina kalenicowa działa przez cały rok. Alternatywą są kominy wentylacyjne lub otwierane świetliki, ale trzeba policzyć ich rzeczywisty przekrój. Jeden dekoracyjny komin pośrodku stajni dla 20 koni zwykle nie załatwia sprawy.

Istotna jest też wysokość i konstrukcja przegród boksowych. Pełne ściany od podłogi do sufitu skutecznie zatrzymują przepływ. Jeżeli konie stoją w dwóch rzędach po obu stronach korytarza, ażurowe górne części ścian boksów ułatwiają wyrównanie ciśnienia i rozprowadzenie świeżego powietrza.

Projekt trzeba sprawdzić również przy niesprzyjającej pogodzie. Wiatr powyżej około 1 m/s potrafi już dominować nad naturalnym efektem kominowym. Kierunek przepływu przez boczne otwory może się wtedy zmienić: otwór po stronie nawietrznej staje się nawiewem, a po zawietrznej – wyciągiem.

Dlatego nie projektuje się stajni tak, aby cała wentylacja zależała od jednych dużych drzwi na końcu korytarza. Gdy kierunek wiatru się zmieni albo drzwi zostaną zamknięte, system praktycznie przestaje działać.

Zmierz warunki na wysokości konia i dopiero wtedy reguluj wentylację

Po wykonaniu nawiewów trzeba sprawdzić, co rzeczywiście dzieje się w boksach. Sam fakt, że pod kalenicą „czuć ruch powietrza”, niewiele mówi o warunkach w strefie oddychania konia.

Najprostszy zestaw kontrolny obejmuje termohigrometr, miernik CO₂ oraz anemometr. Przy większej stajni sens ma także miernik amoniaku. Pomiar wykonuje się w kilku boksach: przy ścianach zewnętrznych, w środku budynku i w miejscu najbardziej oddalonym od głównych otworów.

Szczególnie przydatne wartości kontrolne to:

• wilgotność względna: najlepiej około 50–70%, nie dopuszczać do trwałego utrzymywania się powyżej 80%,
• CO₂: poniżej 3000 ppm,
• NH₃: poniżej 20 ppm,
• prędkość powietrza na wysokości konia w chłodnym okresie: nie więcej niż około 0,3 m/s jako praktyczna granica przy ocenie ryzyka przeciągu.

Nie wystarczy zrobić pomiaru w południe, gdy konie są na padoku i otwarte są wszystkie drzwi. Najbardziej miarodajny test przeprowadza się nad ranem, po kilku godzinach obecności koni w zamkniętej stajni, zwłaszcza zimą. Wtedy wychodzą na jaw miejsca, w których kumuluje się para wodna, CO₂ i amoniak.

Jeśli w jednym boksie anemometr pokazuje 0,6–0,8 m/s, a dwa stanowiska dalej praktycznie zero, nie potrzeba większego otworu. Trzeba rozproszyć nawiew. Pomaga zmniejszenie pojedynczego otworu i zwiększenie liczby punktów doprowadzających powietrze albo skierowanie strumienia pod dach za pomocą kierownic.

W wentylacji mechanicznej zasada jest podobna. Wyciągowy wentylator nie naprawi stajni, jeżeli nie zapewniono mu kontrolowanego dopływu powietrza. Wtedy powietrze zacznie być zasysane przez przypadkowe szczeliny: drzwi, okna, bramę, nieszczelności w ścianie. W jednym boksie pojawi się silny strumień, w innym martwa strefa.

Dla przykładu: wentylator wyciągający 5000 m³/h musi mieć nawiewy umożliwiające doprowadzenie zbliżonej ilości powietrza bez nadmiernego wzrostu prędkości. Mała kratka o powierzchni 0,20 m² nie wystarczy. Przy przepływie 5000 m³/h, czyli około 1,39 m³/s, przez taki otwór teoretyczna prędkość wyniosłaby prawie 7 m/s. To nie jest łagodny nawiew do stajni, lecz bardzo silny strumień.

Powierzchnia nawiewów musi więc rosnąć razem z wydajnością wentylatorów.

Najczęstsze problemy, które widuje się po modernizacjach, są dość powtarzalne:

• duży wentylator bez wystarczającej powierzchni nawiewnej,
• szczelne zamykanie stajni na noc zimą,
• okna używane jako jedyny nawiew i skierowane bezpośrednio na boksy,
• szczelna kalenica przy jednocześnie otwartych bokach budynku,
• magazynowanie dużej ilości siana nad boksami i ograniczenie przepływu pod dachem,
• bardzo drobne siatki na nawiewach, które po kilku miesiącach pokrywają się kurzem,
• wentylatory mieszające powietrze zamiast urządzeń dostarczających świeże powietrze,
• próba likwidowania amoniaku perfumowanymi preparatami zamiast usunięcia mokrej ściółki i zwiększenia wymiany powietrza.

Osobnym problemem jest samo ścielenie i sprzątanie. Nawet najlepsza wentylacja nie skompensuje stale mokrej ściółki. W czasie wybierania boksów, zamiatania korytarza i rozdawania suchego siana stężenie pyłu chwilowo mocno rośnie. Jeżeli to możliwe, intensywne sprzątanie najlepiej wykonywać wtedy, gdy konie są poza stajnią, a po pracy na kilkanaście–kilkadziesiąt minut zwiększyć przewietrzanie.

Wentylator cyrkulacyjny pod sufitem również nie jest zamiennikiem nawiewu. Przesuwa istniejące powietrze, ale sam nie usuwa CO₂, amoniaku ani wilgoci. Ma sens latem jako element chłodzenia albo do likwidacji martwych stref, lecz podstawą pozostaje wymiana powietrza z zewnętrznym.

Jeżeli modernizacja stajni jest częścią większej inwestycji i obiekt ma później pozyskiwać nowych klientów, kwestie techniczne warto oddzielić od promocji. Informacje dotyczące widoczności obiektu i usług można znaleźć tutaj: reklama dla stajni.

FAQ – nawiew i wywiew w stajni

Czy zimą można całkowicie zamknąć nawiewy, gdy temperatura spada poniżej zera?
Nie. Minimalna wentylacja powinna działać stale. Można ograniczyć powierzchnię regulowanych nawiewów podczas silnego mrozu, ale całkowite uszczelnienie stajni szybko podnosi wilgotność i stężenie gazów.

Czy otwarte okno w każdym boksie wystarczy jako wentylacja?
Nie zawsze. Latem duże otwarte okna są bardzo pomocne, ale zimą powodują skoncentrowany strumień zimnego powietrza. Stały nawiew lepiej prowadzić wysoko, najlepiej przy okapie, a okna traktować jako dodatkową wentylację sezonową.

Ile wymian powietrza na godzinę powinno być w stajni?
Praktyczny punkt odniesienia to około 4–8 wymian na godzinę. Dolna część zakresu służy głównie kontroli wilgotności i gazów, wyższa poprawia jakość powietrza przy intensywnym użytkowaniu. W upały potrzeba większego przepływu potrzebnego do chłodzenia.

Jak rozpoznać, że wentylacja jest za słaba?
Najbardziej typowe objawy to zapach amoniaku po wejściu do stajni, zaparowane szyby, krople pod metalowym dachem, wilgotna ściółka mimo regularnego sprzątania, zaduch rano oraz stale wysoka wilgotność. Zapach amoniaku nie powinien być traktowany jako normalny „zapach stajni”.

Czy wyciąg mechaniczny powinien pracować cały czas?
Jeżeli jest podstawowym źródłem minimalnej wentylacji zimowej – tak, zwykle na najniższym stopniu. Kolejne stopnie lub wentylatory można uruchamiać wraz ze wzrostem temperatury. System mechaniczny wymaga również alarmu awarii i rozwiązania zapewniającego wentylację awaryjną.

Czy wentylator nad boksem usuwa amoniak?
Nie, jeśli tylko miesza powietrze wewnętrzne. Może obniżyć odczuwalną temperaturę i zlikwidować lokalną martwą strefę, ale amoniak zostaje w budynku. Do jego usunięcia potrzebny jest dopływ świeżego powietrza i wywiew na zewnątrz.

Gdzie mierzyć prędkość powietrza?
Nie tylko przy kratce. Najważniejszy jest pomiar w strefie przebywania konia, szczególnie na wysokości tułowia i dróg oddechowych, oraz porównanie kilku boksów. Silny przepływ przy otworze i zerowy ruch w środku stajni oznaczają złą dystrybucję.

Pierwszą rzeczą do sprawdzenia w istniejącej stajni nie powinien być więc katalog wentylatorów. Zamknij obiekt tak, jak jest normalnie zamykany zimą, wykonaj rano pomiar wilgotności, CO₂ i prędkości powietrza w kilku boksach, a następnie sprawdź, którędy faktycznie wpada i którędy wychodzi powietrze. Jeśli świeże powietrze dostaje się głównie przez jedno okno na wysokości konia, a pod kalenicą nie ma skutecznego wywiewu, właśnie ten błąd należy usunąć w pierwszej kolejności. Dopiero później ma sens zwiększanie wydajności całego systemu.
